脈沖布袋除塵器組成及結構圖
來源：河北華康環保 發布時間：2015/4/3 11:22:59
脈沖布袋除塵器是在袋式除塵器的基礎上改進的新型有效脈沖除塵器，綜合了分室反吹各種脈沖噴吹除塵器的優點，克服了分室清灰強度不夠，進出風分布不均等缺點，擴大了應用范圍。

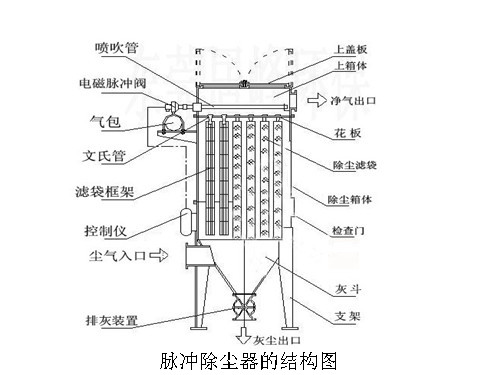

它主要的組成部分：
1、上箱體由除塵濾袋、除塵框架、除塵花板、文氏管、控制儀、檢查門、氣包、除塵箱體組成2、下箱體由除塵灰斗、支架、排灰裝置
3、脈沖噴吹系統由控制柜、控制閥、脈沖閥、噴吹管組成。

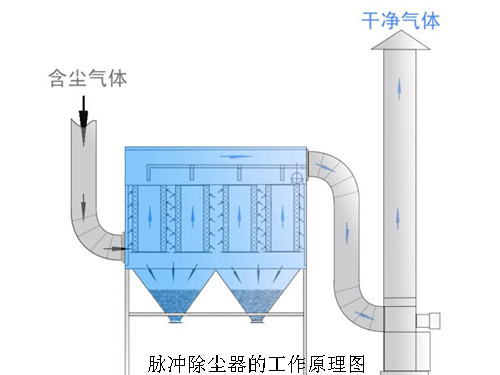

脈沖布袋除塵器的工作原理
脈沖布袋除塵器是當含塵氣體由進風口進入除塵器，首先碰到進出風口中間的斜板及擋板，氣流便轉向流入灰斗，同時氣流速度放慢，由于慣性作用，使氣體中粗顆粒粉塵直接流入灰斗。起預收塵的作用，進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部清潔室，匯集到出風口排出，含塵氣體通過濾袋凈化的過程中，隨著時間的增加而積附在濾袋上的粉塵越來越多，增加濾袋阻力，致使處理風量逐漸減少，為正常工作，要控制阻力在規定范圍內（140--170毫米水柱），一旦_范圍對濾袋進行清灰，清灰時由脈沖控制儀順序觸發各控制閥開啟脈沖閥，氣包內的壓縮空氣由噴吹管各孔經文氏管噴射到各相應的濾袋內，濾袋瞬間急劇膨脹，使積附在濾袋表面的粉塵脫落，濾袋恢復初始狀態。清下粉塵落入灰斗，經排灰系統排出機體。由此使積附在濾袋上的粉塵周期地脈沖噴吹清灰，使凈化氣體正常通過，_除塵系統運行。
1、控制柜
控制柜分為普通控制柜和PLC控制柜，它們都是脈沖布袋除塵設備的主要控制設備。通過調整它的脈沖周期和脈沖寬度，來_除塵器的正常運行，其性能好壞直接影響脈沖布袋收塵器的清灰效果和使用。
2、脈沖閥
脈沖閥和電磁閥連用，作為脈沖控制器的執行機構，實現脈沖清灰，使濾袋“再次利用”，恢復過濾性能。
3、除塵骨架
除塵骨架是脈沖除塵器_的主要配件之一，它可以可兼容六、八、十、十二、十六、十八、二十、二十四根筋， 除塵骨架在脈沖除塵器中主要起到支撐除塵布袋的作用，被廣泛應用在建筑業以及化工業等等工業場所。
4、除塵布袋
除塵布袋堪稱脈沖除塵器的心臟，一般被稱為過濾塵袋、除塵濾袋、收塵袋、積塵袋、除塵袋、除塵器布袋等。除塵布袋是袋式除塵器運行過程中的關鍵部分，通常圓筒型濾袋垂直地懸掛在除塵器中。
5、卸灰閥
卸灰閥是脈沖布袋除塵設備的排灰裝置，適用于粉狀物料和顆料狀物料。結構緊湊，造型美觀，使用方便。
